一、天然矿物启示下的科学挑战

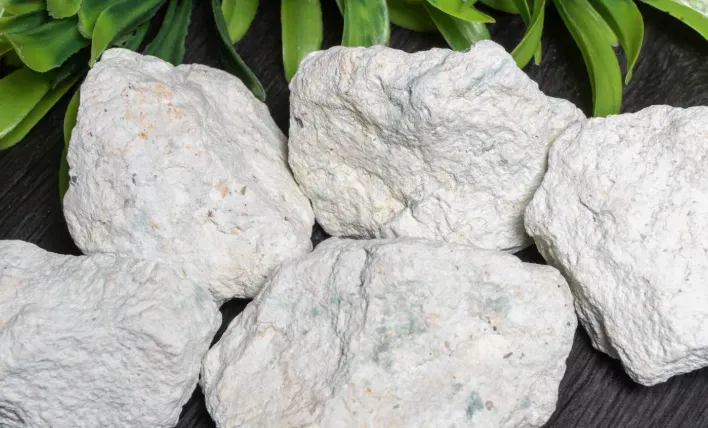

沸石，也许在公众眼中只是地壳中的一种普通矿物，但它的存在早已渗入日常生活。这种天然形成的多孔晶体在工业与环境技术中无处不在——它可以捕获二氧化碳、提纯燃料、软化水质、过滤污染物，甚至在清洁能源催化与碳封存中发挥着关键作用。沸石的高效性能源于其内部纳米级通道和空腔。然而，这种复杂微观结构却一直难以被完整观察。传统透射电子显微镜（TEM）虽然能提供极高分辨率，但其电子束对沸石等“脆弱晶体”造成不可逆损伤，往往在数据收集完成前就破坏样品，使得科研人员在“清晰度与保存度”之间被迫取舍。
二、西北大学的突破：在不破坏样品的前提下“看见”结构
2026年1月，《Nano Letters》发表了西北大学（Northwestern University）的一项突破性研究：题为《利用近轴透射菊池衍射技术研究电子束敏感沸石的晶体取向和缺陷映射》(Crystal Orientation and Defect Mapping of Electron-Beam-Sensitive Zeolites Using Near-Axis Transmission Kikuchi Diffraction）。该研究由维纳亚克·P·德拉维德（Vinayak P. Dravid）教授和奥马尔·法哈（Omar Farha）教授联合领导，
第一作者为二人实验室的联合博士生 Michael Barsoum。论文的共同作者还包括兼职教授、矿物学家史蒂夫·雅各布森（Steve Jacobsen）。研究团队通过扫描电子显微镜（SEM）中的近轴透射菊池衍射技术（Near-Axis TKD, NA-TKD），首次实现了在不损伤样品的情况下对沸石晶体结构进行纳米级可视化。
三、成像难题：为何沸石如此“脆弱”

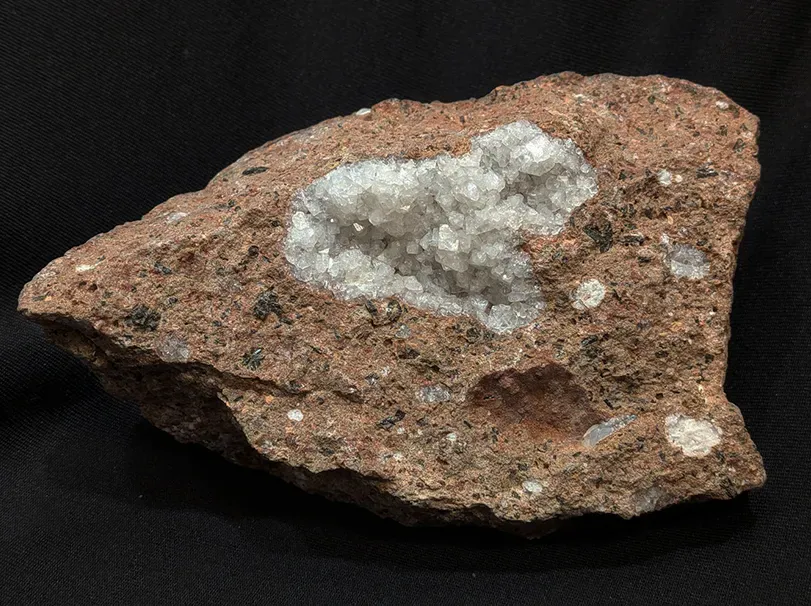

“几十年来，我们一直依赖高能电子显微镜去看材料的纳米细节，”德拉维德教授解释道，“但对于沸石而言，电子束本身会破坏样品，科学家们往往还没看清楚结构，样品就已经‘烧毁’。”关键难点并非电子束“是否”造成破坏，而是在获取有效数据之前，损伤的程度有多大。这限制了研究者对沸石内部缺陷、晶体取向和结构均匀性的系统分析。“沸石起源于自然界，是玄武岩等镁铁质岩石在低温蚀变过程中的产物，”矿物学家雅各布森补充道，“实验室合成沸石复制了这种天然结构，但由于其骨架中含有大量水分，它们在高温下仍然极易退化。”
四、技术原理：NA-TKD——温和却高分辨的“透视眼”
研究团队采用的 NA-TKD 技术，本质上是一种结合了扫描电子显微镜与电子衍射的微区结构测定方法。与传统透射电子显微镜相比，它的电子束能量更低、样品厚度要求更宽容，可以在减少电子束破坏的同时，实现晶体取向、缺陷与相分布的高精度测绘。此次研究中，团队聚焦于两种典型工业沸石：ZSM-5（五环沸石）：用于燃料精炼与碳氢裂解催化；Zeolite A（A型沸石）：广泛应用于水处理与气体吸附系统。通过 NA-TKD 成像，他们在 75 纳米空间分辨率 下成功描绘了晶体取向图谱，这是迄今针对此类电子束敏感材料报道的最高分辨率之一。“这种分辨率让我们能把沸石晶体的外部形貌与其内部晶格结构直接联系起来，这是理解它们在催化与吸附中性能差异的重要一步。”——化学教授、共同作者奥马尔·法哈。
五、结果与意义：快速、高通量、无损伤
除了分辨率突破外，该方法的速度也成为另一项技术优势。传统高分辨率显微分析往往需要数小时才能完成单样品扫描，而 NA-TKD 可在数分钟内对数千个沸石颗粒完成晶体取向测定。Barsoum 表示：“扫描电子显微镜设备相对经济、操作窗口更大。对于像沸石这样对电子束极其敏感的材料，它更实用也更安全。我们现在可以在几乎不破坏样品的情况下收集大规模结构数据，这些数据集非常适合用于机器学习模型训练，以实现自动化的晶体缺陷识别与材料筛选。”这种“高通量+无损伤”的组合，为未来构建沸石结构—性能数据库提供了技术路径，使科学家能够在不牺牲样品完整性的前提下探索更多晶体微观信息。
六、多领域影响：从石油炼制到碳捕获
论文指出，快速绘制沸石内部结构对于多个产业领域均具潜在意义。沸石长期以来是石油炼制的催化核心，其结构缺陷与晶格方向会显著影响反应速率与产物选择性。此外，沸石还被广泛用于：化学品制造与选择性催化；水与空气净化；碳捕集与封存；可持续燃料的转化与储存。这项成像方法的出现，使得研究者首次能系统地将结构特征与实际性能建立定量关联，为今后新型高效沸石的设计奠定了重要基础。
七、结语：透视微观矿物的“温和之光”
正如研究团队所强调的，这项方法不仅拓宽了沸石研究的实验边界，也为整个多孔晶体材领域提供了可复制的技术范式。它证明了：“在不破坏的情况下‘看清楚’结构，是理解自然与重塑材料性能之间最关键的一步。”
